Đặc điểm và quy cách thiết kế miệng gió khuếch tán 600x600

A - ĐẶC ĐIỂM SỬ DỤNG VÀ QUY CÁCH THIẾT KẾ

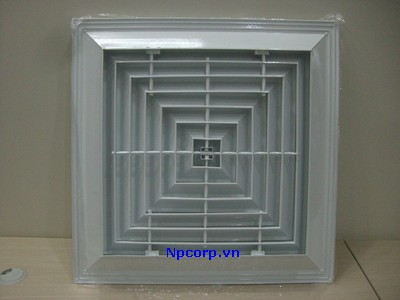

 Miệng gió khuếch tán loại thông dụng 600x600 được sử dụng làm miệng cấp gió lắp đặt tương ứng với kích thước tấm trần thả dùng để trang trí hoặc làm mặt cấp cho hệ thống điều hòa trung tâm

- Dùng làm miệng cấp cho hệ thống điều hòa không khí khoặc cấp gió tươi cho các tòa nhà.

- Vật liệu: Nhôm định hình sơn tĩnh tĩnh điện.

- Chủng loại: Thiết kế bằng kích thước tấm trần 600x600mm hoặc theo yêu cầu khách hàng, nan nhôm định hình được thiết kế theo kiểu khuếch tán gió ra 4 hướng đảm bảo độ thoát gió hoặc khí lạnh lan tỏa đều đến các vị trí trong phòng.

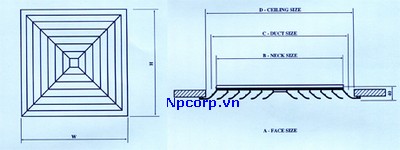

B - BẢN VẼ KỸ THUẬT CỦA CỬA GIÓ KHUẾCH TÁN:

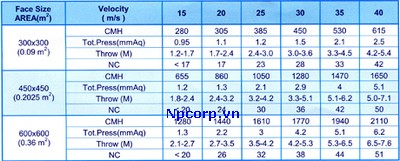

CỞ SỞ DỮ LIỆU CƠ BẢN CỦA CỬA GIÓ KHUẾCH TÁN:

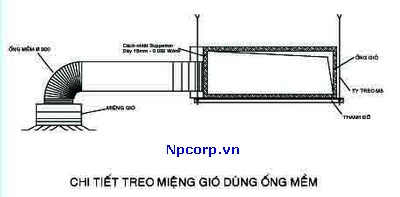

C - CHI TIẾT TREO MIỆNG GIÓ KHUẾCH TÁN
