Ưu nhược điểm cửa thang cáp, máng cáp điện- Khi nào nên sử dụng thang cáp, máng cáp?

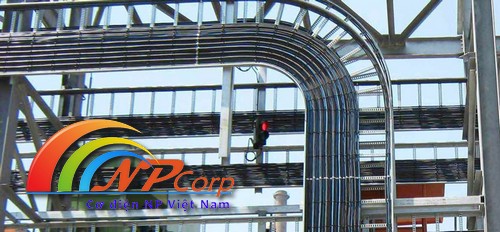

  Thang, máng cáp là hệ thống gồm các thành phần: thang, máng thẳng chứa cáp; các phụ kiện chuyển hướng; cùng hệ thống giá treo, giá đỡ.

Được dùng để chứa các loại dây năng lượng, tín hiệu. Nhằm mục đích điều hướng, phân phối, quản lý, cũng như bảo vệ hệ thống dây dẫn khỏi các tác động môi trường.

Vật liệu chế tạo chủ yếu: Thép (tôn đen)

Chiều dài tiêu chuẩn: 2500mm (một ít đơn vị là 3000mm)

Chiều rộng đáp ứng: 60mm – 1500mm

Chiều cao đáp ứng: 50mm – 200mm

Độ dày tôn đáp ứng: 0.8mm – 2.5mm

Vị trí sử dụng: Trong nhà hoặc ngoài trời. Treo trần hoặc chạy ngầm dưới rãnh.

1. Thang cáp (Cable ladder)

Cấu tạo: Gồm thành thang và các háng thang (đột lỗ hoặc không đột lỗ tùy theo yêu cầu khách hàng), gấp chữ U, được hàn chắc chắn với nhau.

Kích thước chiều rộng đáp ứng: 100mm – 1500mm

Ưu điểm:

    - Kích thước đa dạng, từ nhỏ đến rất lớn. Đáp ứng được khối lượng cáp lớn.

    - Độ bền cao. Gia công chắc chắn. Khả năng chịu tải lớn. Khó biến dạng.

    - Trọng lượng sản phẩm nhẹ. Dễ dàng trong việc thi công.

    - Giá thành rất rẻ.

    - Dễ trong việc phân loại dây cáp, đi dây gọn gang, dễ dàng quản lý hệ thống dây cáp.

Nhược điểm:

    - Thời gian sản xuất hơi lâu do việc chế tạo và hàn nối nhiều chi tiết.

    - Khả năng bảo vệ cáp kém với các tác động bên ngoài do kết cấu không kín.

Lưu ý:

Nên sử dụng với những loại cáp lớn, có các lớp vỏ bọc an toàn. Tránh sử dụng với những loại dây tín hiệu nhỏ, dễ tổn thương. Vì thường bị các tác động bên ngoài ảnh hưởng hay chuột cắn.

Thang cáp đặt trong phòng có điều hòa sẽ giúp giảm tối đa nhiệt độ của cáp, tránh tình trạng cá bị nóng do bị ôm nhiệt thời gian dài.

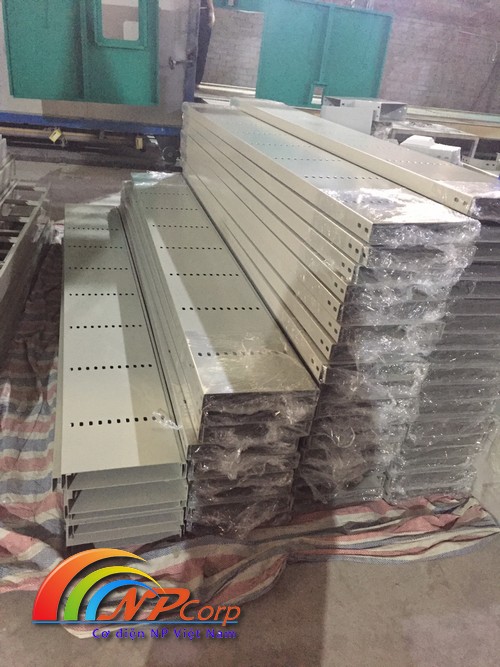

2. Máng cáp (Cable tray- Máng cáp không đột lỗ đáy) (Trunking máng cáp đột lỗ đáy)

Cấu tạo: Là tôn tấm liền được uốn thành hình hộp theo kích thước thiết kế. Nhờ vậy, bề mặt sản phẩm liền lạc, không có mối nối hay mối hàn. Tăng thẩm mỹ và sự chắc chắn cho sản phẩm.

Kích thước chiều rộng đáp ứng: 50mm – 800mm

Ưu điểm:

    - Thời gian sản xuất nhanh do cấu tạo đơn giản. ( Với máng cáp đột lỗ đáy thì lâu hơn)

    - Bảo vệ toàn diện cho cáp nhờ nằm kín trong máng, thích hợp để đặt ngầm.

Nhược điểm:

    - Giá thành sản phẩm cao do tốn kém chi phí vật liệu.

    - Việc cố định và quản lý cáp sẽ khó khan hơn so với thang cáp.

    - Trọng lượng sản phẩm nặng nhất trong các loại thang máng cáp. Ở những kích thước lớn, sẽ gây nhiều khó khăn trong việc thi công.

Lưu ý:

Khi kích thước cáp lớn, hay độ rộng yêu cầu ≥600mm thì nên ưu tiên sử dụng thang cáp, nhằm tiết kiệm chi phí, tăng độ bền.
